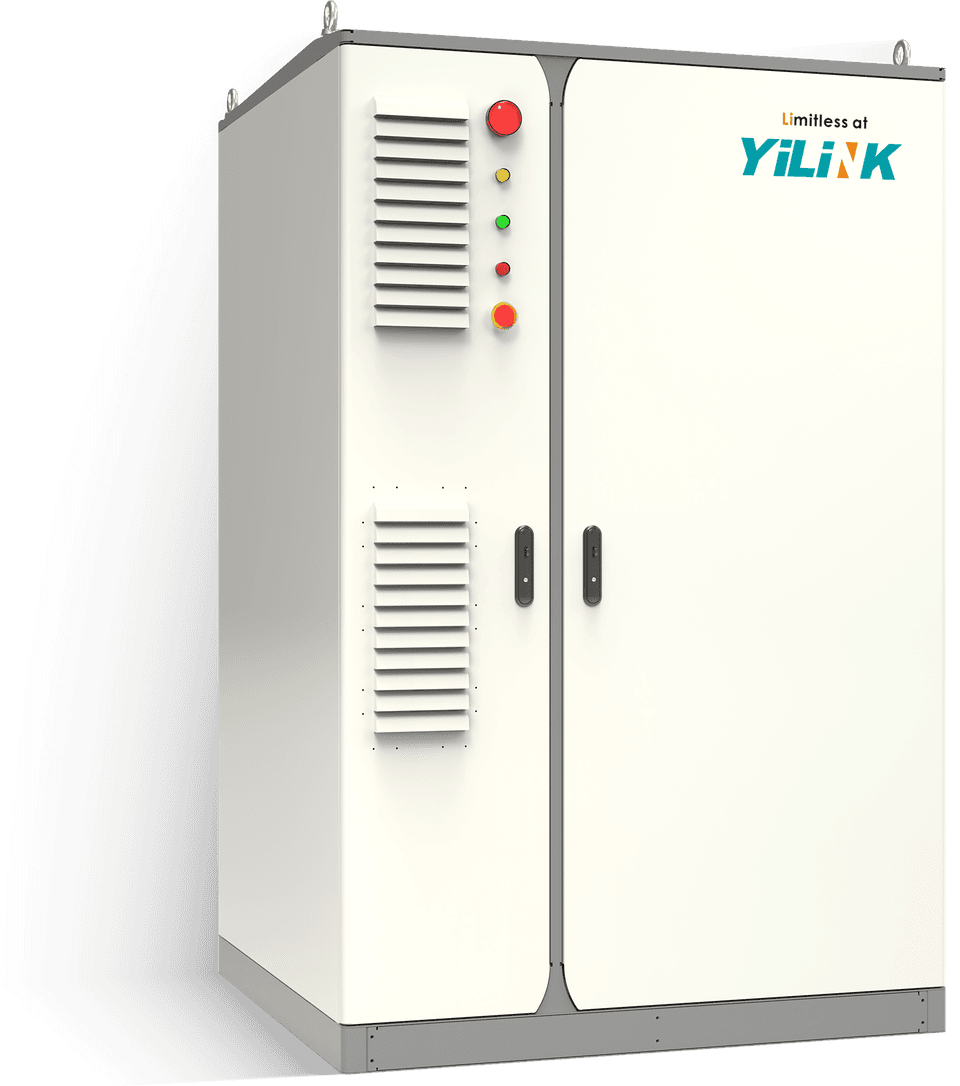

Yilink 100 kW / 215 kWh
Système de stockage commercial et industriel tout-en-un

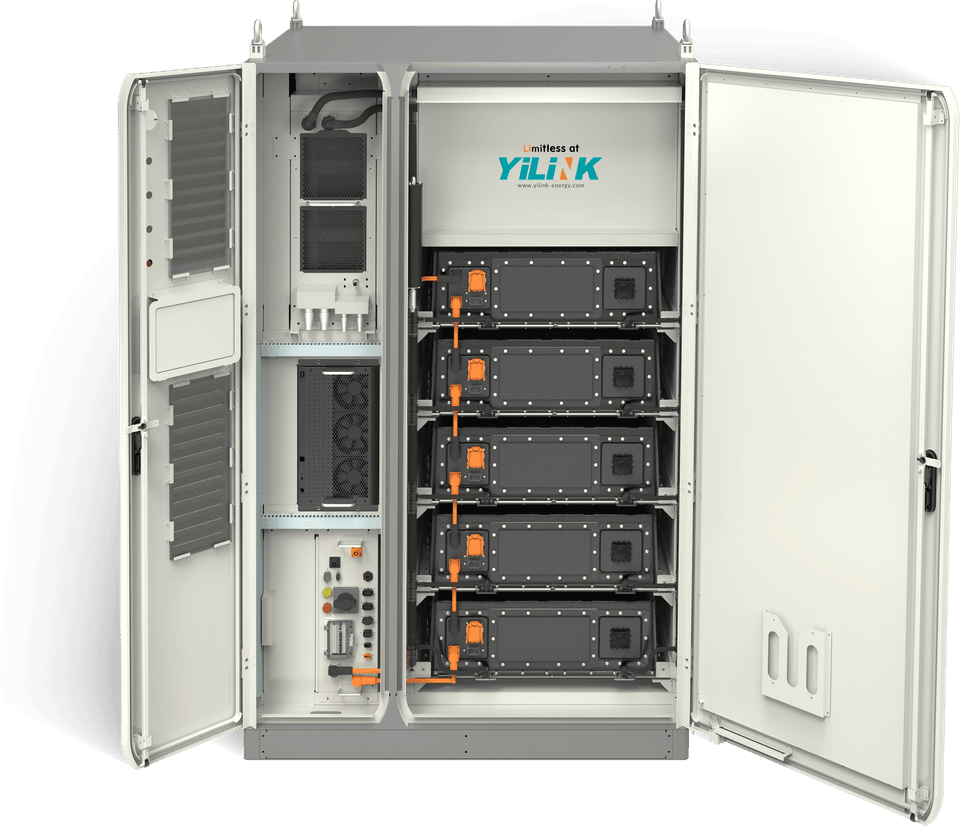

Une armoire unique réunit le système de batteries, le convertisseur, le contrôleur MPPT solaire, la gestion d'énergie et le refroidissement liquide. Elle se raccorde directement au côté basse tension alternatif, ce qui réduit l'installation à un seul lot.
- Énergie nominale
- 215 kWh Énergie nominale
- Puissance nominale
- 100 kW Puissance nominale
- Cycles de vie
- 6 000+ Cycles de vie
- Indice de protection
- IP54 Indice de protection
215 kWh utiles pour 100 kW de puissance, avec un rendement de cycle supérieur à 93 % et plus de 6 000 cycles. Le refroidissement liquide maintient un écart de température entre cellules inférieur à 3 °C. Jusqu'à cinq armoires en parallèle, soit 500 kW et 1 MWh.
Points forts
- Tout-en-un : batteries, PCS, EMS, MPPT et refroidissement liquide
- Raccordement direct au côté basse tension alternatif
- Refroidissement liquide — écart entre cellules inférieur à 3 °C
- BMS à trois niveaux de protection
- Extensible à cinq armoires en parallèle (500 kW / 1 MWh)
- Plage de fonctionnement de −20 à 50 °C, jusqu'à 3 000 m d'altitude
- Protocoles IEC 104, Modbus-RTU et DL/T645 sur Ethernet
Installation
- Type
- Armoire au sol, extérieur ou local technique
- Environnement
- IP54 — de −20 à 50 °C, jusqu'à 3 000 m
- Manutention
- 2 500 kg — prévoir un accès et une dalle adaptés
Spécifications techniques
| Modèle système | YL-HV100kW/215kWh |
|---|---|
| Puissance nominale | 100 kW |
| Énergie nominale | 215 kWh |
| Tension de sortie CA | 240 / 400 Vca |
| Tension nominale CC | 768 V (plage : 600 – 864 V) |
| Composition | 1P240S |
| Rendement de cycle | ≥ 93 % |
| Cycles de vie | ≥ 6 000 cycles @ 0,5C |
| Refroidissement | Liquide |
| Protection incendie | Intégrée à l'armoire |
| Température de fonctionnement | −20 à 50 °C |
| Altitude maximale | ≤ 3 000 m |
| Indice de protection | IP54 (armoire) · IP65 (grappe de batteries) |
| Communication | Ethernet — IEC 104, Modbus-RTU, DL/T645 |
| Mise en parallèle | 5 armoires (500 kW / 1 MWh) |
| Grappe de batteries | 280 Ah · 768 V · 215 kWh · 1 500 kg |
| PCS | 105 kW CA nominal · 162 kW CC max · 171 A |
| MPPT | 50 kW · 135 A par voie · refroidissement par air |
| Poids | 2 500 kg |
| Dimensions (p × l × h) | 1460 × 1400 × 2280 mm |
Certifications et sécurité
- UL 9540A
- UL 1973
- UN 38.3
- RoHS
- IEC 62619
- CE-IEC 61000
- IEC 62040
- MSDS
Garantie et support
Garantie fabricant de 10 ans. Support technique et service après-vente assurés par Yilink Canada, avec une réponse en moins de 24 heures et un accès direct aux ingénieurs de l'usine.
